oferta / korpus modularny 45 x 45 mm gniazda abonenckiego serii P / 2PWK 202 (d.PWK202)

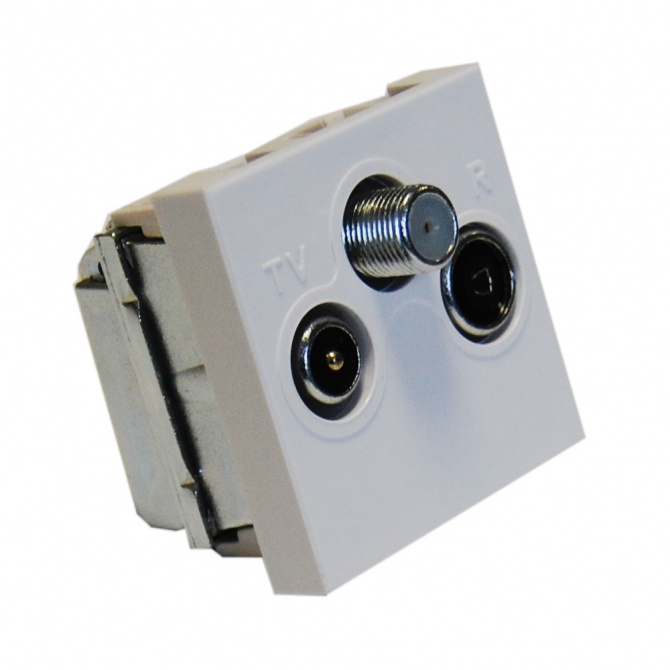

Abonenckie gniazdo satelitarne R-TV-SAT trójwyjściowe, końcowe, modularne
2PWK 202 (d.PWK202)

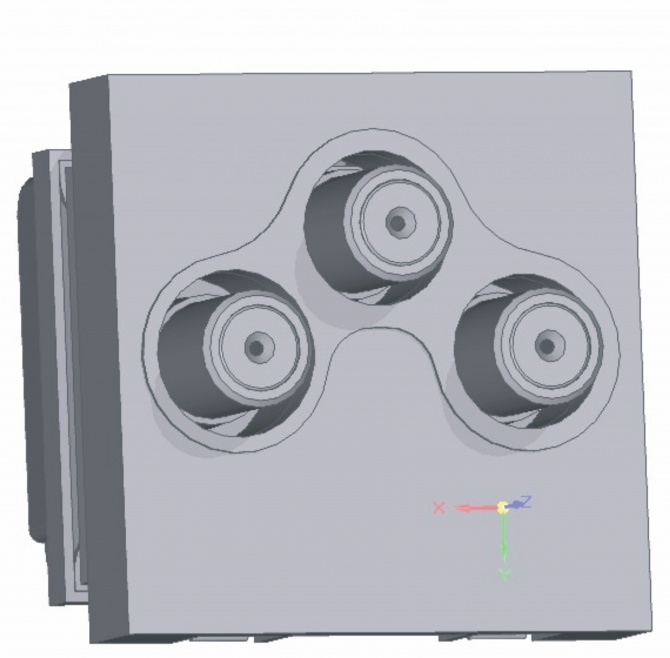

Gniazdo serii P dwuwejściowe (korpus modularny 45 x 45 mm) do zastosowania w systemach kanałów listwowych i systemach modularnych 45 x 45 do niezależnego przesyłania sygnału RTV i SAT.
WEJŚCIE 1: styk nożowy, pasmo 5-1000 MHz.
WEJŚCIE 2: styk nożowy, pasmo 5-2400 MHz.
WYJŚCIE 1/WE.1: R radiowe IEC żeńskie (nasadka/gniazdo) -opcja złącze FF, pasmo 5-108 MHz / 7,5 dB,
WYJŚCIE 2/WE1: TV rozszerzone IEC męskie (wtyk) - opcja złącze FF, pasmo 5-1000 MHz / 1,9-2,6 dB,
WYJŚCIE 3/ WE.2: SAT F żeńskie (gniazdo), pasmo 5-2400 MHz/ 0,2-1 dB.
Gniazda modularne serii P zostały zaprojektowane w celu zastosowania ich w systemach koryt elektroinstalacyjnych oraz w coraz popularniejszych modularnych seriach elektroinstalacyjnych 45 x 45 mm. Rozmiar gniazda 45 x 45mm pozwala na bliskie usytuowanie kilku różnych przyłączy na stosunkowo niewielkiej przestrzeni. W tradycyjnych systemach na długości 30 cm można zastosować tylko 4 gniazda, podczas gdy w systemie modularnym 45 x 45 mm nawet 6, ponadto złącza telefoniczne i komputerowe zajmują tylko pół modułu, więc liczba uzyskanych funkcji może być jeszcze większa. Dodatkową zaletą tych gniazd jest możliwość montażu w rozbudowanych systemach kanałów i listew, szczególnie popularnych w instalacjach biurowych i hotelowych.

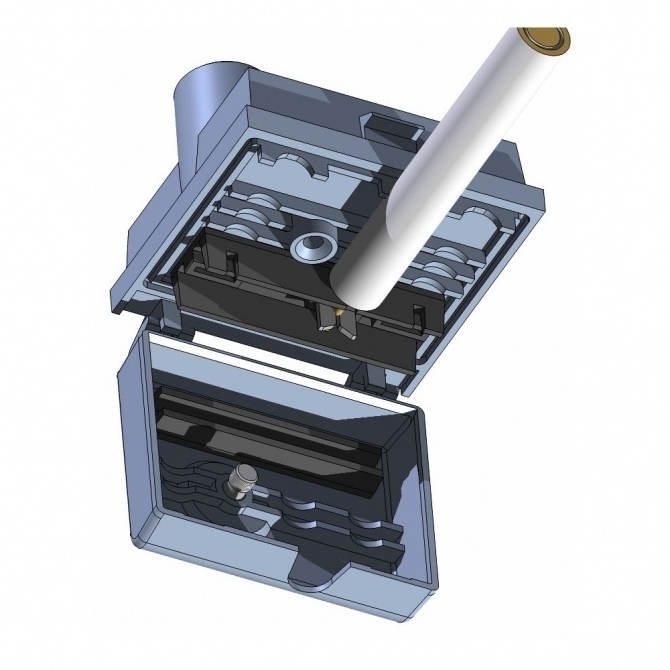

Gniazda RTV serii P charakteryzują się nowym sposobem podłączania kabla koncentrycznego, dzięki czemu uzyskano łatwe i skuteczne podłączania kabla. Rozwiązanie to jest chronione prawem patentowym – patent nr PAT.217890. A dzięki specjalnej konstrukcji zamków w korpusie osiągnięto także bardzo wysoki stopień ekranowania (klasa A, > 85 dB).
Gniazda 2PWK 202 przeznaczone są do zakończenia wyprowadzeń abonenckich w indywidualnych antenowych instalacjach satelitarnych, w których sygnał satelitarny prowadzony jest osobnym przewodem (wyjście SAT przenosi zasilanie do konwertera – max. 24 V DC, 0,5 A. Gniazdo PWK 202 składa się z gniazda końcowego (odpowiednik PFK1/ PFK 02 – stąd parametry identyczne jak w PFK 02) oraz dodatkowego wyjścia SAT połączonego bezpośrednio z WE.2 (jak na rys. poniżej). Gniazda 2PWK 202z przenoszą zasilanie poprzez wy.TV do wejścia antenowego WE.1 w celu zasilania przedwzmacniacza.
