oferta / korpus tradycyjny gniazda abonenckiego serii Q / 2QWK 501 (d.QWK501)
Abonenckie gniazdo satelitarne 2-wej. R-TV-SAT trójwyjściowe, końcowe
2QWK 501 (d.QWK501)

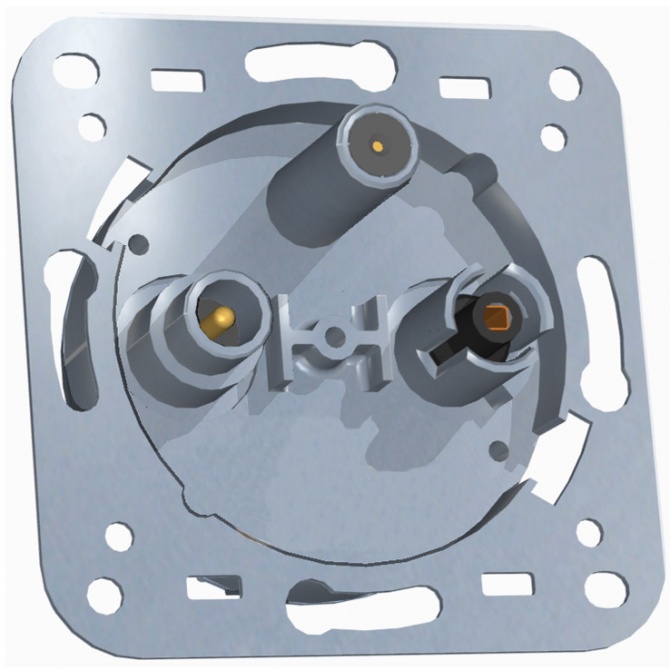

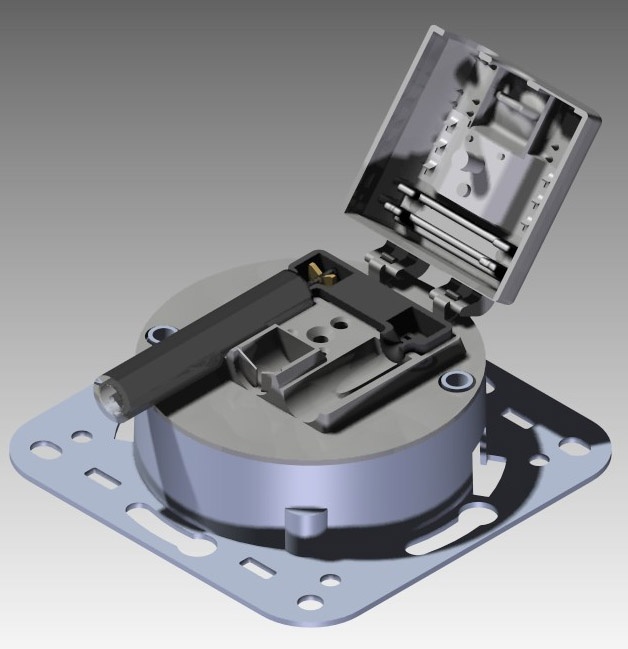

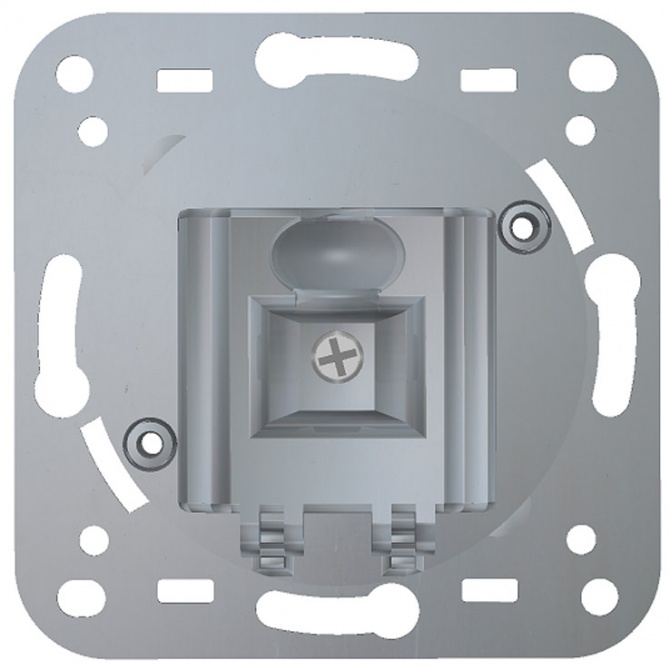

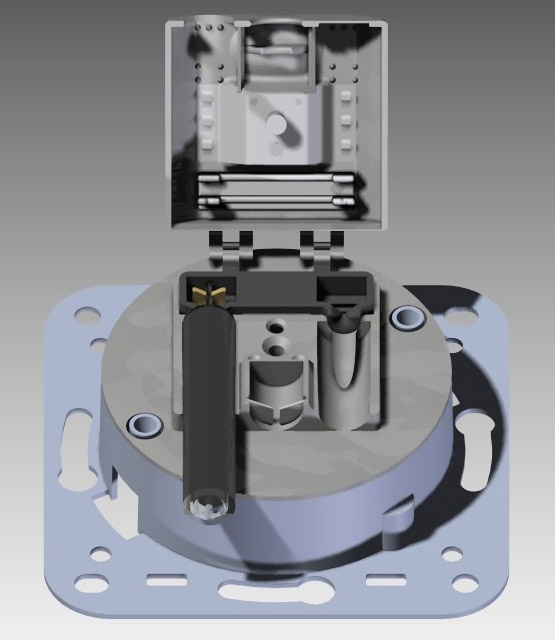

Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE 1: styk nożowy, pasmo RTV 5-1000 MHz,
WEJŚCIE 2: styk nożowy, pasmo SAT 5-2400 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 6 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 5-65 MHz / < 0,5 dB, pasmo 118-1000 MHz / 0,5 dB
WYJŚCIE 3: SAT satelitarne F żeńskie (nasadka/gniazdo), pasmo 5-2400 MHz / < 1 dB.
Gniazda satelitarne QWK przeznaczone są do zakończenia wyprowadzeń abonenckich
w antenowych instalacjach satelitarnych, także multiswitchowych, gdzie sygnał z telewizji naziemnej
i satelitarnej doprowadzany jest dwoma osobnymi przewodami. Gniazdo QWK501 składa się z gniazda końcowego RTV QMK01 (analogicznie QWK501z składa się z QMK01z – przenoszącego zasilanie
do przedwzmacniaczy od strony wyjścia TV) oraz z dodatkowego wyjścia F połączonego bezpośrednio
z WE.2. Gniazdo to może zostać użyte w realizowaniu funkcji tzw. „powrotu” w bardziej rozbudowanych instalacjach indywidualnych. Gniazda QWK101 posiadają wyjścia R, TV typu IEC i wy. SAT w postaci gniazda F, zaś gniazda QWK501F posiadają wszystkie wyjścia typu F.
Gniazdo jest dostępne w wykonaniu:
- natynkowym
- podtynkowym
- uniwersalnych (do wykonania natynkowego i podtynkowego)
- bez zewnętrznej obudowy z łapkami rozpierającymi
- bez zewnętrznej obudowy, sam werk
Występuje w odmianie przenoszącej zasilania od strony wyjścia TV.
