PTH „MATT” produkuje szeroki asortyment biernych elementów wykorzystywanych w instalacjach antenowych i sieciach kablowych.  Poniżej prezentujemy ofertę abonenckich gniazd multimedialnych produkowanych w szerokiej gamie korpusów, a wykorzystywanych w sieciach kablowych, w których świadczy się usługę dostępu do internetu za pomocą modemów kablowych. Gniazda te, w odróznieniu do gniazda RTV-DIGITAL będących też gniazdami multimedialnymi RTV-DATA, są gniazdami tzw. zaawansowanymi, tzn. posiadającymi rózne poziomy sygnału na wyjściu DATA (zwykle w paśmie KZ ok. 1-1,5 dB, a w paśmie dosyłowym 4,5-10 dB).

PARAMETRY KONSTRUKCYJNEWEJŚCIAWYJŚCIA
BUDOWA KORPUSU:
NATYNKOWY-PODTYNKOWY:
TYP GNIAZDA (RTV, DATA, SAT):
FUNKCJA (końc., przelot.):
LICZBA WEJŚĆ:
RODZAJ PRZYŁĄCZY WEJŚCIOWYCH:
IZOLACJA, PRZENOSZENIE ZASILANIA:
LICZBA WYJŚĆ:
RODZAJ PRZYŁĄCZY WYJŚCIOWYCH:
TŁUMIENIE NA WYJ.GŁÓWNYCH:
PRZENOSZONE PASMA:




Podział wg korpusów

Podział wg funkcji

Indywidualna produkcja na zamówienie
Sprzedaż hurtowa i detaliczna
Innowacyjność, funkcjonalność, jakość
Nowości, promocje, wyprzedaże
ilość wyswietlanych produktów

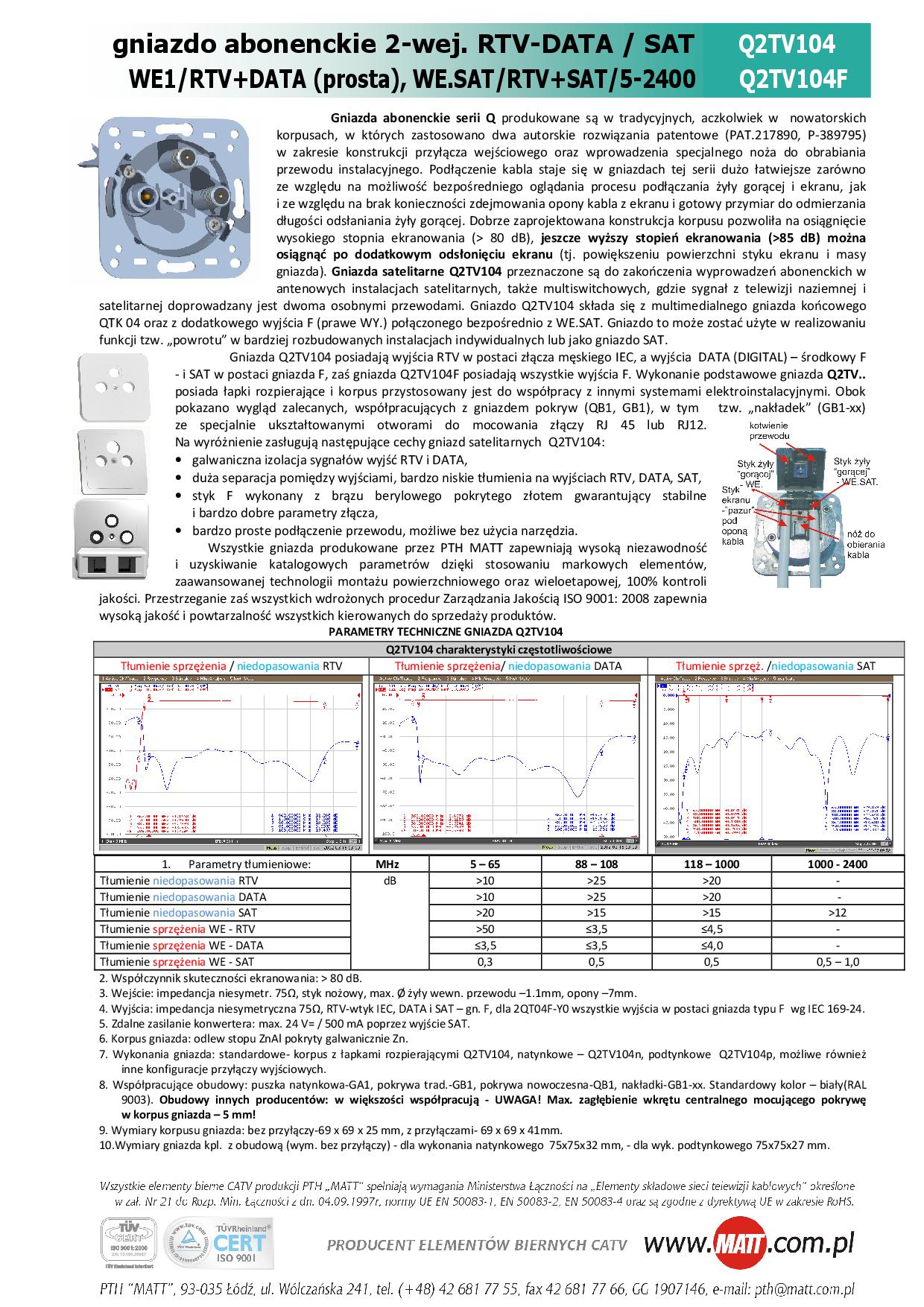

2QT04 Y0

Abonenckie gniazdo 2wejściowe RTV-DATA-SAT trójwyjściowe, końcowe

Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE 1: styk nożowy, pasmo 5-1000 MHz,
WEJŚCIE 2: styk nożowy, pasmo 5-2400 MHz,
WYJŚCIE 1 (WE1): RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 88-1000 MHz / < 4,5 dB,
WYJŚCIE 2 (WE1): DATA multimedialne F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 3,5 dB,
WYJŚCIE 3 (WE2): SAT satelitarne F żeńskie (nasadka/gniazdo), pasmo 5-2400 MHz / < 1 dB.

TDK604

Abonenckie gniazdo multimedialne 2xRTV-DATA trójwyjściowe, końcowe

Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: RTV radiowo-telewizyjne F żeńskie (nasadka/gniazdo), pasmo 88-1000 MHz / < 9 dB,
WYJŚCIE 2: RTV radiowo-telewizyjne F żeńskie (nasadka/gniazdo), pasmo 88-1000 MHz / < 4,5 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / < 1,5 dB, pasmo 88-1000 MHz / < 11 dB.

TDK304

Abonenckie gniazdo multimedialne 2xTV-DATA trójwyjściowe, końcowe

Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: TV DIGITAL (pasmo TV rozszerzone) - F żeńskie (nasadka/gniazdo), pasmo 105-1000 MHz / < 9 dB,
WYJŚCIE 2: TV DIGITAL (pasmo TV rozszerzone)- F żeńskie (nasadka/gniazdo), pasmo 105-1000 MHz / < 4,5 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), poszerzone pasmo kanału zwrotnego 5-85 MHz / < 1,5 dB, pasmo 105-1000 MHz / < 11 dB.

TDK404

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo serii T (skośny korpus OC7 z przyłączami wyjściowymi w postaci gniazd typu F).
WEJŚCIE : styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe F żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 8 dB,
WYJŚCIE 2: TV telewizyjne F żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / < 8 dB, pasmo 110-1000 MHz / < 4,6 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), pasmo 5-65 MHz / < 1,5 dB, pasmo 108-1000 MHz / < 4,6 dB.

QDK 404

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 11 dB,
WYJŚCIE 2: TV radiowo-telewizyjne IEC męskie (wtyk), pasmo 120-1000 MHz / < 4,6 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 88-1000 MHz / < 4,6 dB.

GDK2

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo serii G (korpus tradycyjny OC2 wykonany ze stopu ZnAl, dodatkowo cynkowany galwanicznie).
WEJŚCIE: złącze śrubowe, tradycyjne, pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / 3,5 dB.
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 115-862 MHz / < 3 dB.
WYJŚCIE 3:
DATA multimedialne F żeńskie (gniazdo), pasmo 5-65 MHz / < 0,2 dB+ pasmo 115-862 MHz / < 8 dB.


AKTUALNY STAN MAGAZYNOWY GDK 2 - 2 szt. (cena korpusu dla calego stanu 15,00 zł / szt., nominalna 40,00 zł).

QDK 202

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-100 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 6 dB,
WYJŚCIE 2: RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 118- 470 MHz / < 2 dB, pasmo 470-862 MHz/ < 5dB,
WYJŚCIE 3: DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 118-862 MHz / < 7 dB.

QTK 504

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo typu zwrotnicowego serii Q (korpus tradycyjny OC8 z obcinaczką i stykiem nożowym na wejściu).
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 8 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo kanału zwrotnego 5-65 MHz / < 3,5 dB, pasmo 110-1000 MHz / < 4,8 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 4,2 dB.

LDK 202

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 7 dB,
WYJŚCIE 2: TV radiowo-telewizyjne IEC męskie (wtyk), pasmo 120-1000 MHz / < 4 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 88-1000 MHz / < 7 dB.


Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.

LDK 404

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 11 dB,
WYJŚCIE 2: RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 120-1000 MHz / < 4,6 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 120-1000 MHz / < 4,6 dB.


Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.

LDK 607

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 10 dB,
WYJŚCIE 2: RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 88-1000 MHz / < 4,5 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 88-1000 MHz / < 7,5 dB.


Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.

LTK 504

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 8 dB,
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo kanału zwrotnego 5-65 MHz / < 3,5 dB, pasmo 110-1000 MHz / < 4,8 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), pasmo 5-1000 MHz / < 4,2 dB.


Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.

LDK 610

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe

Gniazdo serii L (korpus tradycyjny OC9 z zaciskiem śrubowym na wejściu).
WEJŚCIE: zacisk śrubowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo) , pasmo 88-108 MHz / < 10 dB,
WYJŚCIE 2: RTV radiowo-telewizyjne IEC męskie (wtyk), pasmo 88-1000 MHz / < 4,5 dB,
WYJŚCIE 3:
DATA F żeńskie (nasadka/gniazdo), pasmo kanału zwrotnego 5-65 MHz / < 1,5 dB, pasmo dosyłowe 88-1000 MHz / < 10 dB.


Opcjonalnie WY.1 i WY.2 mogą być w postaci złączy żeńskiech FF.

PDK 202

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, końcowe, modularne

Gniazdo serii P (korpus modularny 45 x 45 mm)  do zastosowania w systemach kanałów listwowych i sysytemach modularnych 45 x 45 jako 3-wyjściowe końcowe gniazdo multimedialne.
WEJŚCIE: styk nożowy, pasmo 5-1000 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie,(nasadka/gniazdo), pasmo 88-108 MHz / < 7 dB,
WYJŚCIE 2: TV IEC męskie (wtyk), pasmo 120-1000 MHz / 2- 4 dB,
WYJŚCIE 3: DATA F żeńskie (gniazdo), pasmo 5-65 MHz /1,5dB; pasmo 88-1000 MHz / 7 dB

GDP

Abonenckie gniazdo multimedialne R-TV-DATA trójwyjściowe, przelotowe

Gniazdo serii G (korpus tradycyjny OC1-OC2 wykonany ze stopu ZnAl, dodatkowo cynkowany galwanicznie).
WEJŚCIE: złącze śrubowe, tradycyjne pasmo 5-862 MHz,
WYJŚCIE 1: R radiowe IEC żeńskie (nasadka/gniazdo), pasmo 88-108 MHz / 11-14 dB.
WYJŚCIE 2: TV telewizyjne IEC męskie (wtyk), pasmo 115-862 MHz / 9-12 dB.
WYJŚCIE 3:
DATA multimedialne F żeńskie (gniazdo), pasmo 5-65 MHz / 7,5-10,5 dB, pasmo 115-862 MHz / 15-22 dB.


AKTUALNY STAN MAGAZYNOWY GDP 09 - 1 szt. (cena korpusu dla calego stanu 20,00 zł / szt., nominalna 47,00 zł).
